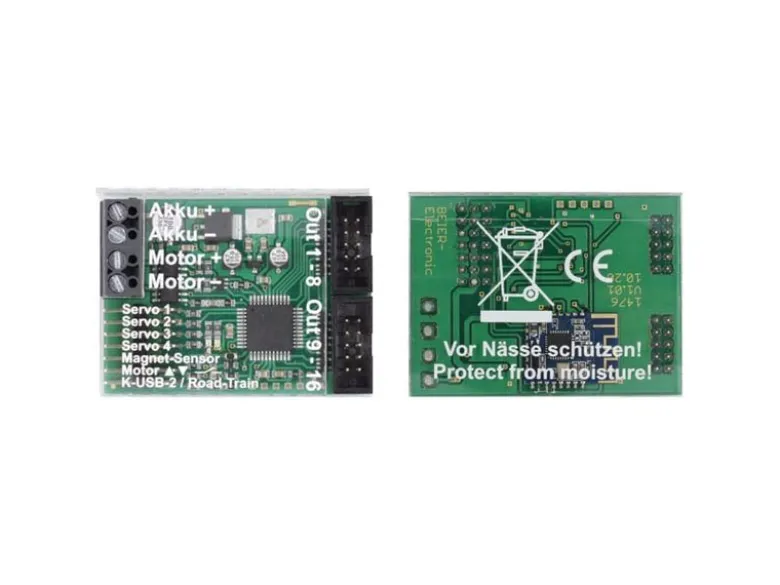

BEIER-Electronic LM-BT-16-4Bluetooth-Lichtmodul LM-BT-16-4 für Anhänger und Auflieger

Das BT-Lichtmodul auf einen Blick:

Zur Steuerung von Lichtern, Servos und Motoren an Aufliegern und Anhängern

Erweiterung für die Module SFR-1 und USM-RC-2

Versorgungsspannung zwischen 6 – 12 V

1:1 Weiterleitung der Lichtsignale via Bluetooth

16 Schaltausgänge für Lichter, inklusive Sonderfunktionen wie Blitzer, Rundum- und Lauflichter

4 Servoausgänge

1 Motorausgang

Zusätzliche Einstellmöglichkeiten mit der Software LM-Teacher

Erweiterung für Road-Trains möglich

Kleine Bauform: 58 x 44 x 17 mm

BeschreibungDas Bluetooth-Lichtmodul LM-BT-16-4 ist ein Erweiterungsmodul für folgende Module:

Soundfahrtregler SFR-1

Soundmodul USM-RC-2

Mit dem Lichtmodul können an einem (Truck-) Anhänger und Auflieger Lichter, Servos und Motoren gesteuert werden. Die Übertragung der Signale erfolgt dabei drahtlos über Bluetooth.

LichtsteuerungAm LM-BT-16-4 stehen 16 Schaltausgänge zum Anschluss der Beleuchtung (z.B. Lampen und LEDs) zur Verfügung. Die Lichtsignale werden 1:1 vom Hauptmodul an das Lichtmodul weitergeleitet. Für 4 Schaltausgänge können Sonderfunktionen wie ein 1- und 4-Kanal Rundumlicht, ein 4-Kanal Lauflicht und verschiedene Blitzer gewählt werden.

MotorsteuerungDer Motorausgang auf dem Lichtmodul kann zur direkten Steuerung von z.B. Stützenmotoren, Rampen oder Kippfunktionen verwendet werden. Ein Schalter zur manuellen Steuerung des Motorausgangs kann optional ebenfalls an das Modul angeschlossen werden.

ServosteuerungAuf dem Lichtmodul sind 4 Servoausgänge vorhanden, mit denen verschiedene Bewegungen gesteuert werden können. Anwendungen hierfür sind z.B. Aufliegerstützen, die Ver- und Entriegelung einer Sattelstütze, lenkbare Achsen oder Kippbewegungen. Um weitere Motoren zu steuern, können an die Servoausgänge ebenfalls Fahrtregler angeschlossen werden.

Road-TrainAn das Lichtmodul kann ein weiterer Bluetooth-Sender (LM-BT-S) angeschlossen werden, der das empfangene Bluetooth-Signal dann 1:1 an ein weiteres Lichtmodul weiterleitet.

Über eine Funktionen am Hauptmodul („LM: Road-Train ID X aktivieren“), können die Servoausgänge und der Motorausgang gezielt bei einzelnen Lichtmodulen gesteuert werden. So kann ein Road-Train mit mehreren Anhängern oder Aufliegern einfach realisiert und gemeinsam als auch getrennt gesteuert werden.

Zustätzliche Einstellungen mit dem LM-TeacherDas Lichtmodul ist im Auslieferungszustand mit den Standardeinstellungen betriebsbereit. Mit der Software LM-Teacher können viele Einstellungen angepasst und zusätzliche Optionen gewählt werden. Zudem besteht die Möglichkeit eine Diagnosefunktion durchzuführen, um die Funktion des Lichtmoduls zu überprüfen. Hierfür wird das Lichtmodul mit dem Datenkabel K-USB-2 an einen Windows-PC angeschlossen.

Die Windows-Software „LM-Teacher“ kann kostenlos auf der Beier Homepage runtergeladen werden

Um das LM-BT-16-4 über den SFR-1 oder das USM-RC-2 steuern zu können, muss das Lichtmodul im Sound-Teacher des Hauptmoduls aktiviert werden. Hierfür wird mindestens die Version V1.30 des SFR-1 Sound-Teacher und Version V1.80 des USM-RC-2 Sound-Teachers benötigt.

Technische DatenVersorgungsspannung (Ub):6 – 12 V GleichspannungStromaufnahme:Ruhestrom: ca. 25 mASchaltausgänge: 16 Stück, minusschaltend, die Höhe der Ausgangsspannung entspricht der Versorgungsspannung. Dauerstrom: 1,5 A, max. Summenstrom aller Ausgänge: 3 ALichtfunktionen: • 1:1 Kopie der 16 Ausgänge des SFR-1 oder• 1:1 Kopie der 12 Ausgänge des USM-RC-2• 1-Kanal und 4-Kanal Rundumlicht• 4 verschiedene Blitzer• 4-Kanal LauflichtServoausgänge: 4 Stück, max. Stromaufnahme der Servos: 1 A, kurzzeitig 4 AMotorausgang: 1 Stück, max. Stromaufnahme des Motors: 2 A, kurzzeitig 3 AWeitere Anschlussmöglichkeiten: • Magnet-Sensor• Schalter für manuelle Steuerung des Motors• Datenkabel / Bluetooth-Sender für Road-TrainZulässige Umgebungstemperatur: 0 – 60° CZulässige relative Luftfeuchtigkeit: Max. 85 %Abmessung: 58 x 44 x 17 mmGewicht: 26 g

Lieferumfang:

Lichtmodul LM-BT-16-4

BT-Sendemodul LM-BT-S für das USM-RC-2 oder den SFR-1

1 x Flachbandkabel (40 cm) zum Anschluss der Schaltausgänge

Bedienungsanleitung (Deutsch)
