Anschlussklemme AKL-10-W

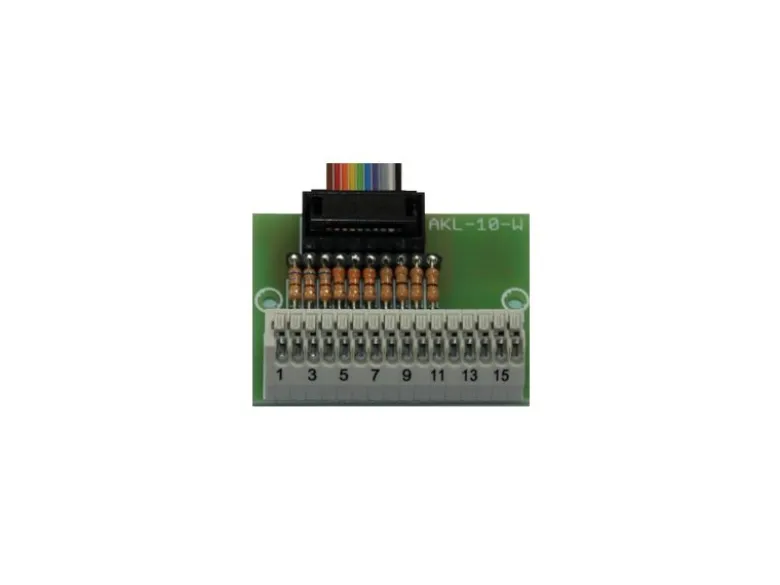

Anschlussklemme für Schaltausgänge AKL-10-W, mit steckbaren Widerständen

Beschreibung:

Die AKL-10-W Anschlussklemme ermöglicht ein komfortables Verdrahten der Schaltausgänge bei folgenden Modulen:

Soundmodul USM-RC-2

Erweiterungsmodul EXM-2

Fahrtregler UFR-1230

Als Besonderheit befinden sich auf der AKL-10-W Klemme 10 Steckplätze für Vorwiderstände, um den Anschluss von LEDs zu erleichtern.

Auf der Klemme stehen die Ausgänge 1 bis 10 zum einfachen Anklemmen zur Verfügung.Die Klemmen 11 bis 16 sind miteinander verbunden, um ein einfaches Verteilen des Pluspols zu ermöglichen.

Die Anschlussklemme kann über das Flachbandkabel direkt an die Module eingesteckt werden.

Der Pluspol muss seperat zu den Verbrauchern geführt werden. Dazu können die Klemmen 11 bis 16 als Verteiler genutzt werden.

Im Lieferumfang der AKL-10-W befinden sich jeweils 10 Widerstände mit den Werten 0 Ohm (nur 1 schwarzer Ring), 150 Ohm (braun, grün, braun, gold), 330 Ohm (orange, orange, braun, gold) und 680 Ohm (blau, grau, braun, gold).

Technische Daten:Anschlussklemmen: USM-RC-2 und EXM-2:Klemme 1 bis 10: Schaltausgänge vom Sound-/ Erweiterungsmodul (minusschaltend)

UFR-Fahrtregler:Klemme 1 bis 8: Schaltausgänge vom FahrtreglerKlemme 9 bis 10: Pluspol der Versorgungsspannung

Klemme 11 bis 16: miteinander verbundenAnschlusskabel: 10-pol. Flachbandkabel, 20 cm lang, direkt am USM-RC-2, EXM-2 und UFR-1230 einsteckbarAbmessung: 47 x 35 x 18 mmGewicht: 20 g

Lieferumfang:

Anschlussklemme
