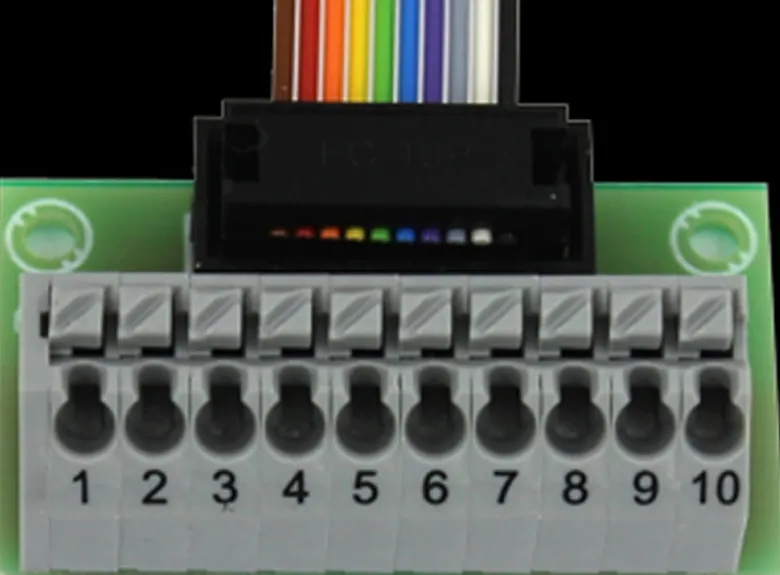

BEIER-Electronic AKL-8Anschlussklemme für Schaltausgänge AKL-8

Anschlussklemme für Schaltausgänge AKL-8

Die AKL-8 Anschlussklemme ermöglicht einen komfortablen Anschluss von LEDs und anderen Verbrauchern an die Schaltausgänge folgender Module:

An der Anschlussklemme stehen die minusschaltenden Ausgänge 1 – 8 bzw. 9 – 16 der SFR-Soundfahrtregler Serie und die Schaltausgänge 1 – 8 der UFR-Fahrtregler Serie direkt auf einer Federkraftklemme zur Verfügung.Der gemeinsame Pluspol liegt an den Klemmen 9 und 10 an.Intern ist der Pluspol mit der Plusleitung der Versorgungsspannung (Akku+) verbunden.

Die Anschlussklemme kann über das Flachbandkabel direkt auf die Module gesteckt werden.

Technische Daten:

Anschlussklemmen:SFR Soundfahrtregler-Serie:Klemme 1 bis 8: Schaltausgänge 1 – 8 bzw. 9 – 16 (minusschaltend)Klemme 9 bis 10: Pluspol der Versorgungsspannung

UFR Fahrtregler-Serie:Klemme 1 bis 8: Schaltausgänge 1 – 8 des Fahrtreglers (minusschaltend)Klemme 9 bis 10: Pluspol der Versorgungsspannung

Anschlusskabel: 10-pol. Flachbandkabel, 20 cm langAbmessung: 40 x 23 x 17 mmGewicht: 15 g

Lieferumfang:1x Anschlussklenner AKL-8
