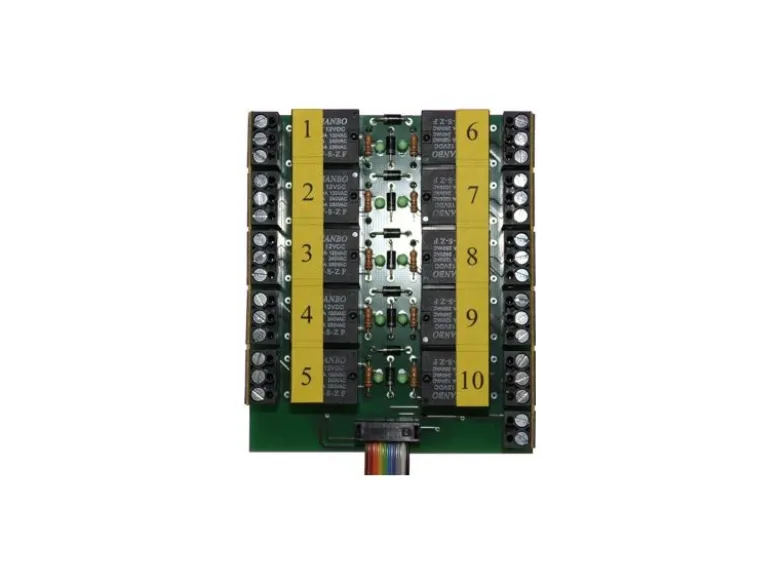

BEIER-Electronic AKL-10-R-12VAnschlussklemme mit Relaisausgängen AKL-10-R

Anschlussklemme mit Relaisausgängen AKL-10-R

BeschreibungMit der AKL-10-R können Verbraucher mit einer hohen Stromaufnahme, wie zum Beispiel Motoren, Rauchgeneratoren und Beleuchtungselemente bis 10 A am Soundmodul USM-RC-2 und am Erweiterungsmodul EXM-2 ohne zusätzliche Lötarbeiten angeschlossen werden.

Auf der Anschlussklemme stehen 10 getrennte Wechselschalter zur Verfügung.Jeder Wechselschalter kann eine maximale Schaltleistung in Höhe von 240 W schalten. Dies entspricht z. B. einem Strom von 10 A bei 24 V.Jedes angesteuerte Relais wird mit einer grünen LED signalisiert.

Die Anschlussklemme kann direkt mit dem Flachbandkabel auf das Soundmodul eingesteckt werden.Die positive Akkuspannung wird an einer schwarzen Schraubklemme angeschlossen.Sie wird zum Schalten der Relais benötigt. Über die 3 poligen Schraubklemmen können nunsehr einfach und lötfrei verschiedene Verbraucher angeschlossen werden.

Es stehen 2 verschiedene Varianten der Anschlussklemme zur Verfügung.Das AKL-10-R-6V ist für Versorgungsspannungen von 5 bis 9 V geeignet.Das AKL-10-R-12V ist für Versorgungsspannungen von 9 bis 14 V geeignet.

Technische Daten:

Lieferumfang:-1 Anschlussklemme
