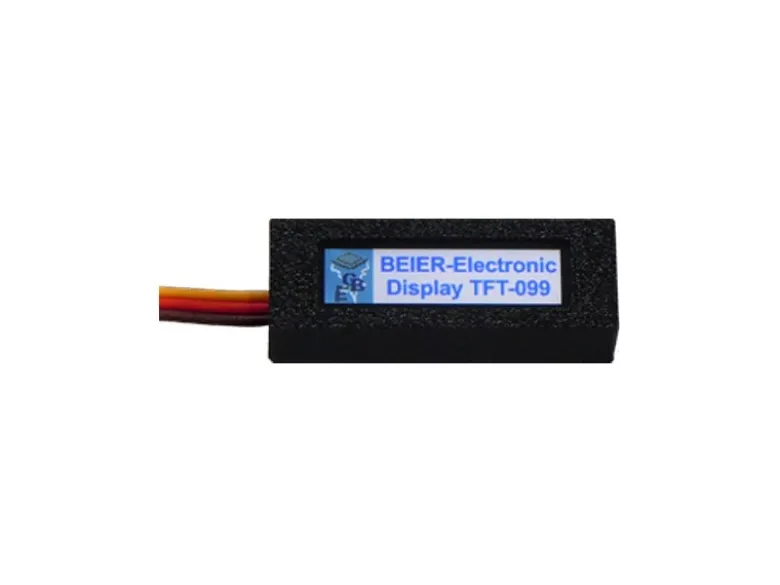

BEIER-Electronic TFT-099TFT-Display 0,99 Zoll / Displayfläche 24 x 6 mm

Programmierbare Mini-Displays:

TFT-Displays:

Vollfarb-Displays

aktuell 3 verschiedene Größen erhältlich (weitere in Planung)

bis zu 4 verschiedene, statische oder animierte GIFs abspielbar

3 MB interner Speicher für GIFs

vorgefertigte oder eigene GIFs können mit dem Display-Teacher auf das Display übertragen werden

Steuerbar über:

RC-Proportionalkanal

Schalt-Eingang (minusschaltend)

Zufallsgenerator

Anwendungen:

Namensschilder für Trucks

Devil Eyes

Warnschilder / Hinweisschilder

KFZ-Kennzeichen

Werbeschilder

Laufschrift Texte

Die Displays der TFT-Serie, sind kleine Vollfarb-Displays auf denen beliebige Bildern/Grafiken/Animationen angezeigt werden können.

Mit der kostenlosen Windows-Software „Display-Teacher“ werden bis zu 4 Bilddateien im GIF-Format über ein USB-C Kabel auf das Display hochgeladen.

Was ist eine GIF-Datei? Eine GIF-Datei (Graphics Interchange Format) ist ein Bildformat, das vor allem für kurze Animationen aber auch einfache, statische Bilder verwendet wird. GIFs können mehrere Einzelbilder enthalten und diese nacheinander abspielen – ähnlich wie ein kurzer Filmclip (Animated GIFs). Das Format komprimiert Bilder so, dass keine Bildinformationen verloren gehen. Trotzdem sind GIFs meist relativ kleine Dateien.

Im Display stehen insgesamt 3 MB Speicher für die GIFs bereit.

Die Auswahl des zu anzeigenden GIFs auf dem Display, erfolgt entweder über einen RC-Proportionalkanal, einen Schalteingang oder per Zufallsgenerator.

Aktuell verfügbare Größen:

TFT-099:Diagonale 0,99 Zoll / Displayfläche 24 x 6 mmTFT-225:Diagonale 2,25 Zoll / Displayfläche 55 x 15 mmTFT-240:Diagonale 2,40 Zoll / Displayfläche 49 x 37 mm

Der Bilder und Einstellungen werden mit einem Standard USB-C Kabel (z.B. Smartphone-Ladekabel) auf das Display übertragen. Achtung: Das USB-C Kabel ist nicht im Lieferumfang der Displays enthalten!

Das Display wird in einem 3D-gedruckten Gehäuse geliefert, welches aber auch leicht entfernt werden kann. So kann das Display beispielsweise auch in einem eigenen Gehäuse untergebracht werden.

Technische Daten:Versorgungsspannung (Ub): 4 – 8 V Gleichspannung

Stromaufnahme:• TFT-099: ca. 40 mA• TFT-225: ca. 100 mA• TFT-240: ca. 100 mA

Display-Größe:• TFT-099: Diagonale 0,99 Zoll / Displayfläche 24 x 6 mm• TFT-225: Diagonale 2,25 Zoll / Displayfläche 55 x 15 mm• TFT-240: Diagonale 2,40 Zoll / Displayfläche 49 x 37 mm

Display-Technologie:• TFT-099: IPS• TFT-225: TN• TFT-240: TN

Betrachtungswinkel:• TFT-099: ca. 85° / 85°• TFT-225: ca. 40° / 60°• TFT-240: ca. 75° / 75°

Bildformat: GIF (statisch oder animiert)Anzahl der GIFs: max. 4 Stück

Auflösung:• TFT-099: 160 x 40 Pixel• TFT-225: 284 x 76 Pixel• TFT-240: 320 x 240 Pixel

Abspielgeschwindigkeit:• TFT-099: max. 30 FPS• TFT-225: max. 30 FPS• TFT-240: max. 20 FPS

Speicherplatz für GIFs: 3 MBProportional-Eingang: PWM (1,000 – 2,000 ms)Schalt-Eingang: minusschaltend

GIFs auswählbar über:• RC-Proportionalkanal• Schalt-Eingang (minusschaltend)• Zufallsgenerator

Schnittstelle: USB-CZulässige Umgebungstemperatur: 0 – 60° CZulässige relative Luftfeuchte: max. 85 %

Abmessung (mit Gehäuse):• TFT-099: 36 x 13 x 10 mm• TFT-225: 69 x 21 x 10 mm• TFT-240: 69 x 45 x 10 mm

Gewicht:• TFT-099: 7 g• TFT-225: 17 g• TFT-240: 32 g

Lieferumfang:1x TFT-Display 0,99 Zoll / Displayfläche 24 x 6 mm
