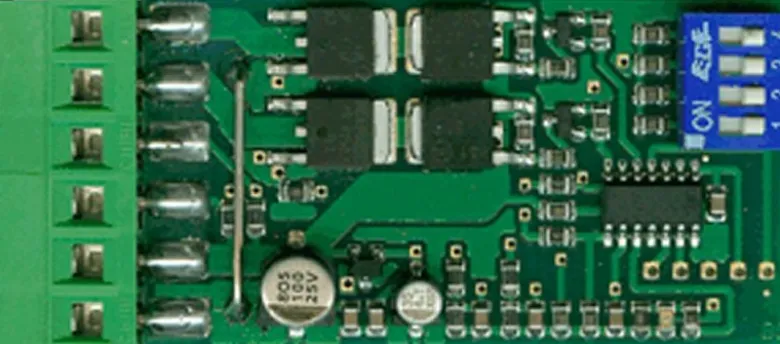

BEIER-Electronic SM-2-4QSM-2-4Q Schaltmodul

Mit dem Schaltmodul SM-2-4Q können Verbraucher (z.B. Motoren, Lampen, Pumpen, usw.) mit einer hohen Stromaufnahme (bis zu 10A) geschaltet werden. Das SM-2-4Q kann also eingesetzt werden, wenn z.B. der mögliche Schaltstrom des Soundmodul-Ausgangs nicht für den angeschlossenen Verbraucher ausreicht. Zur Erinnerung am Soundmodul USM-RC-2 ist ein Strom pro Ausgang von 1,5A möglich, der Summenstrom aller Ausgänge darf 3,0A nicht überschreiten.

Die Ansteuerung des Schaltmoduls erfolgt in der Regel über die Ausgänge des Soundmoduls oder über die Ausgänge eines Multiswitchmoduls. Beide Eingänge des SM-2-4Q sind minusschaltend, d.h. das angeschlossene Sound- oder Schaltmodul muss ebenfalls über minusschaltende Ausgänge verfügen.

Das SM-2-4Q kann in 2 Betriebsarten verwendet werden, den Schalt-Modus und den Motor-Modus.

Im Schalt-Modus können 2 Verbraucher einzeln geschaltet werden.

Im Motor-Modus kann 1 Motor in 2 Richtungen gesteuert werden.

Technische Daten:Versorgungsspannung (Ub): 6 – 14V GleichspannungStromaufnahme: Ruhestrom: ca. 4mASchalt-Eingänge: 2 Stück minusschaltendIntegrierte Pull-Up-Widerstände (4k7)Schalt-Ausgänge:Schalt-Modus: 2 Ausgänge, Dauerstrom 2 x 7A, kurzzeitig max. 10A, offener Collector (npn)Motor-Modus: 1 Ausgang für 1 Motor mit Rechts- und Linkslauf, Dauerstrom 5A, kurzzeitig max. 10ASanftanlauf: Schalt-Modus: 0s oder 1sMotor-Modus: 0,5s oder 2sDrehrichtungsumkehrsperre: 0,5s oder 1sÜberstromabschaltung: Elektronische Überstromabschaltung bei ca. 20AUnterspannungsabschaltung: Bei einer Versorgungsspannung < 5,3VAbmessung: 69 x 30 x 10mmGewicht: 15g

Lieferumfang:1x Schaltmodul
